D71X手柄式對夾襯膠蝶閥_性能規(guī)范
閥體材料：鑄鐵、碳鋼、不銹鋼
密封圈材料：乙丙橡膠（EPDM）-40℃～+125℃
丁腈橡膠（NBR）-20℃～+82℃
硅橡膠（SI）-70℃～+150℃
氟橡膠（VITON）-23℃～+150℃
氟丁橡膠（CR）0～+80℃
聚四氟乙稀塑料（PTFE）+10℃～+150℃
采用標準
法蘭連接尺寸：GB4216-84，GB9115-88
結構長度：GB12221-89
壓力試驗：GB/T13927-92；ZBJ16006-90
適用介質：淡水、污水、海水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等。

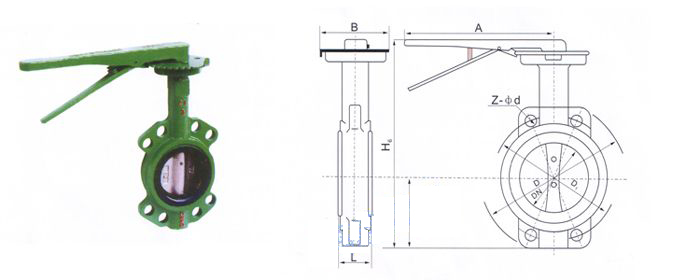

D71（XA、JA）-10C、P、R、Z連接尺寸
公稱通徑DN | L | D1 | D | Z-Φd | H | Ho | A | B |
25 | 43 | 85 |
| 4-14 |
|
|
|
|
32 | 43 | 100 |
| 4-18 |
|
|
|
|
40 | 43 | 110 |
| 4-18 |
| 220 |
|
|
50 | 43 | 125 |
| 4-18 | 63 | 235 | 270 | 65 |
65 | 46 | 145 | 165 | 4-18 | 70 | 250 | 270 | 65 |
80 | 46 | 160 | 185 | 8-18 | 83 | 275 | 270 | 65 |
100 | 52 | 180 | 200 | 8-18 | 105 | 316 | 270 | 65 |
125 | 56 | 210 | 220 | 8-18 | 115 | 340 | 310 | 65 |
150 | 56 | 240 | 285 | 8-22 | 137 | 376 | 310 | 65 |
200 | 60 | 295 | 340 | 8-22 | 164 | 472 | 365 | 90 |
D（2、3）71（XA、JA）-（6、10、16）C、P、R、Z連接尺寸
公稱通徑DN | L | D1 | D | Z-Φd | H | Ho | A | B | Do |
50 | 43 | 125 | 165 | 4-18 | 63 | 306 | 193 | 125 | 150 |
65 | 46 | 145 | 185 | 4-18 | 70 | 321 | 193 | 125 | 150 |
80 | 46 | 160 | 200 | 8-18 | 83 | 346 | 193 | 125 | 150 |
100 | 52 | 180 | 220 | 8-18 | 105 | 387 | 193 | 125 | 150 |
125 | 56 | 210 | 250 | 8-18 | 115 | 411 | 193 | 125 | 150 |
150 | 56 | 240 | 285 | 8-22 | 137 | 447 | 193 | 125 | 150 |
200 | 60 | 295 | 340 | 8-22 | 164 | 572 | 283 | 165 | 220 |
250 | 68 | 350 | 395 | 12-22 | 206 | 646 | 283 | 165 | 220 |
300 | 78 | 400 | 445 | 12-22 | 230 | 738 | 334 | 175 | 280 |
350 | 78 | 460 | 505 | 16-22 | 248 | 761 | 334 | 175 | 280 |
400 | 102 | 515 | 565 | 16-26 | 289 | 877 | 425 | 210 | 320 |
450 | 114 | 565 | 615 | 20-26 | 320 | 938 | 425 | 210 | 320 |
500 | 127 | 620 | 670 | 20-26 | 343 | 993 | 425 | 210 | 320 |
600 | 154 | 725 | 780 | 20-30 | 413 | 1131 | 425 | 210 | 320 |
700 | 165 | 840 | 895 | 24-30 | 478 | 1476 | 620 | 320 | 400 |
800 | 190 | 950 | 1015 | 34-33 | 525 | 1533 | 620 | 320 | 400 |
900 | 203 | 1050 | 1115 | 28-33 | 585 | 1655 | 620 | 320 | 400 |
1000 | 216 | 1160 | 1230 | 28-36 | 640 | 1765 | 620 | 400 | 400 |
1200 | 254 | 1380 | 1455 | 32-39 | 755 | 1995 | 620 | 400 | 400 |
